Ο SSD σας μπορεί να βρίσκεται σε λάθος υποδοχή M.2 — Δείτε πώς να το πείτε

Ένα από τα πιο εύκολα λάθη που πρέπει να κάνετε κατά την κατασκευή ή την αναβάθμιση ενός υπολογιστή είναι να υποθέσουμε ότι κάθε υποδοχή M.2 σε μια μητρική πλακέτα είναι βασικά η ίδια. Εξάλλου, όλα φαίνονται σχεδόν πανομοιότυπα και παίρνουν τις ίδιες μονάδες δίσκου σε σχήμα τσίχλας. Οι σελίδες μάρκετινγκ μητρικών καρτών λατρεύουν να αναφέρουν “4 x M.2” σαν να λέει μόνο αυτός ο αριθμός ολόκληρη η ιστορία, αλλά στην πράξη, αυτοί οι κουλοχέρηδες μπορούν να συμπεριφέρονται πολύ διαφορετικά.

Θα μπορούσατε να έχετε ένα απόλυτα υγιές, high-end Non-Volatile Memory Express (NVMe) μονάδα στερεάς κατάστασης (SSD) που αποδίδει πολύ κάτω από τις προσδοκίες απλώς και μόνο επειδή εγκαταστάθηκε σε λάθος υποδοχή. Αν σας γυαλίζει καινούργιο PCI-Express (συχνά συντομεύεται σε απλά PCIe) Gen4 ή Gen5 Ο SSD δεν επιτυγχάνει αυτές τις διαφημιζόμενες ταχύτητες, το πρώτο πράγμα που πρέπει να ελέγξετε μπορεί να μην είναι η ίδια η μονάδα δίσκου, αλλά η υποδοχή που επιλέξατε για να την τοποθετήσετε.

Το M.2 είναι ένας παράγοντας μορφής, όχι μια εγγύηση απόδοσης

Είναι μια κοινή παγίδα να υποθέσουμε ότι το σχήμα «τσίχλας» ενός Μ.2 Η κίνηση εγγυάται ένα ορισμένο επίπεδο απόδοσης, αλλά η πραγματικότητα είναι ότι το M.2 είναι απλώς ένα παράγοντας φυσικής μορφής. Περιγράφει το στυλ σύνδεσης, όχι την ταχύτητα ή το πρωτόκολλο, πράγμα που σημαίνει ότι θα μπορούσατε να κοιτάζετε ένα Σειριακό προσάρτημα προηγμένης τεχνολογίας (SATA)-βασισμένος δίσκος ή ένα NVMe υψηλής ταχύτητας, και τα δύο συχνά δεν είναι εναλλάξιμα.

Επειδή οι κατασκευαστές μητρικών πλακών λαμβάνουν τις δικές τους αποφάσεις δρομολόγησης κάτω από την κουκούλα, δύο υποδοχές που φαίνονται πανομοιότυπες μπορεί να έχουν πολύ διαφορετικές ηλεκτρικές συμπεριφορές. Κάποιος μπορεί να υποστηρίζει τόσο SATA όσο και PCIe, ενώ άλλος είναι αυστηρά μόνο NVMe. Εν ολίγοις: εάν θέλετε να αποφύγετε έναν πονοκέφαλο συμβατότητας, ο έλεγχος του εγχειριδίου της μητρικής πλακέτας δεν είναι πλέον προαιρετικός — είναι απλώς απαραίτητο, καθώς η ακριβής συμπεριφορά αλλάζει ανάλογα με την CPU που έχετε εγκαταστήσει. Για παράδειγμα, ας εξετάσουμε τα δύο παρακάτω παραδείγματα:

• Intel LGA 1700: Οι κύριοι επεξεργαστές Intel Core (12ης έως 14ης γενιάς) παρέχουν συνήθως 16 λωρίδες PCIe 5.0 για την κάρτα γραφικών και επιπλέον 4 λωρίδες PCIe 4.0 που προορίζονται για αποθήκευση, και οι δύο απευθείας από την CPU. Στη συνέχεια, το chipset προσθέτει ένα μεγαλύτερο σύνολο επιπλέον λωρίδων PCIe (συχνά PCIe 4.0/3.0, ανάλογα με το chipset, όπως το Z690/Z790 με έως και ~28 λωρίδες), όλες συνδεδεμένες μέσω ενός PCIe 4.0 x4 Άμεση διεπαφή πολυμέσων (DMI) σύνδεση με την CPU, που σημαίνει ότι αυτές οι λωρίδες μοιράζονται τελικά το εύρος ζώνης.
• AMD AM5: Οι επεξεργαστές Ryzen 7000/9000 εκθέτουν έως και 28 λωρίδες PCIe 5.0, με 24 να μπορούν να χρησιμοποιηθούν για πρόσθετες συσκευές (συνήθως 16 για κάρτες γραφικών + 4 για NVMe + 4 ευέλικτες λωρίδες) και 4 δεσμευμένες για τη σύνδεση chipset. Όπως η Intel, το chipset προσθέτει στη συνέχεια πρόσθετες λωρίδες PCIe (συνήθως PCIe 4.0/3.0 ανάλογα με τις βαθμίδες B650/X670), συνδεδεμένες μέσω συνδέσμου PCIe 4.0 ή 5.0 x4, που σημαίνει ότι οι συσκευές που συνδέονται με chipset μοιράζονται αυτό το εύρος ζώνης ανοδικής ζεύξης.

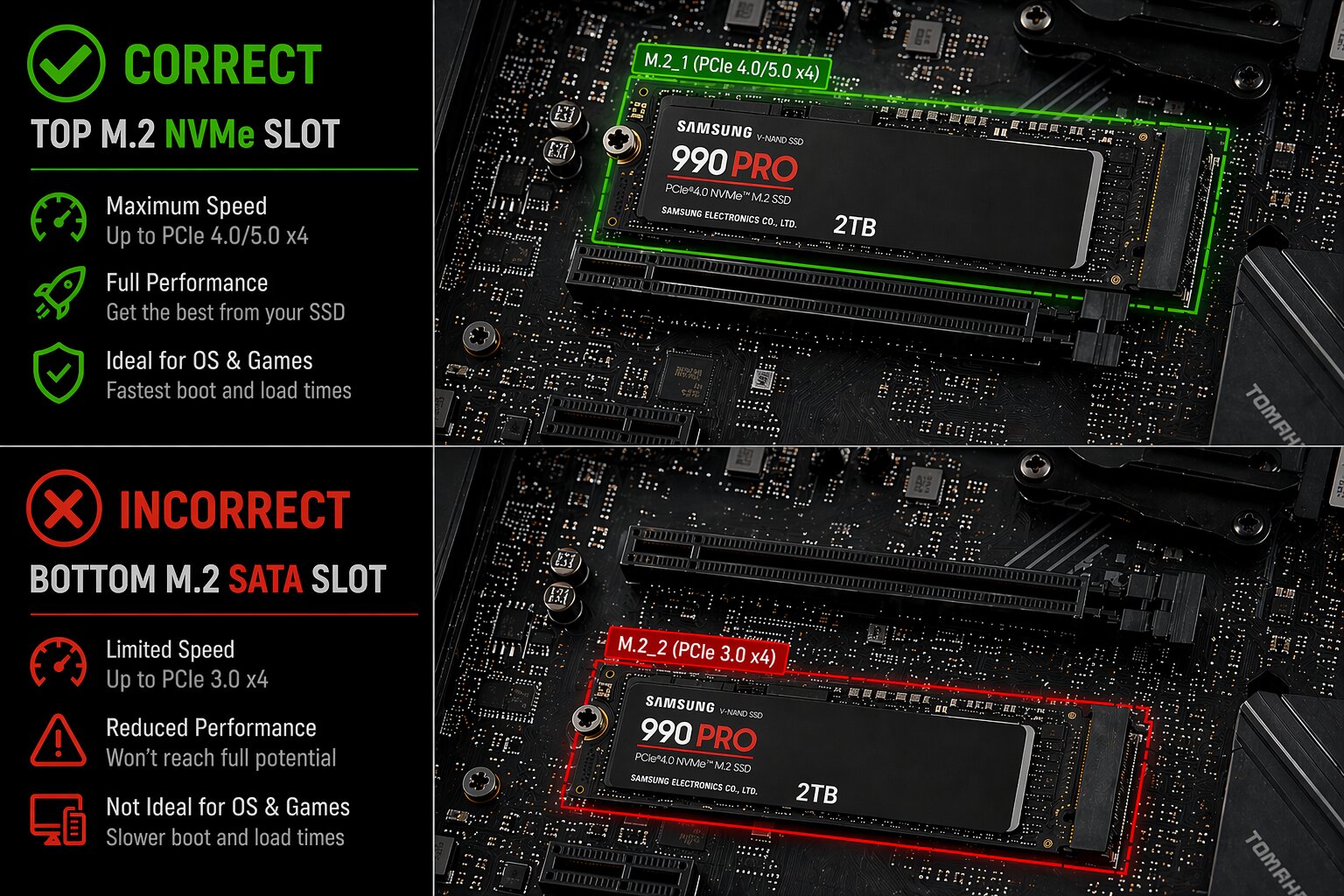

Η καρδιά του θέματος είναι απλή: Ο χώρος αποθήκευσης που συνδέεται με την CPU είναι άμεσος, ενώ ο αποθηκευτικός χώρος που συνδέεται με το chipset είναι κοινόχρηστος. Ενώ μια υποδοχή συνδεδεμένη με chipset θα πρέπει να λειτουργεί μια χαρά για καθημερινή χρήση, μπορεί να είναι λιγότερο ιδανική εάν μοιράζεται εύρος ζώνης με άλλες συσκευές ή απενεργοποιεί άλλες λειτουργίες σε άλλα σημεία της πλακέτας.

The Fine Print: Hidden Tradeoffs and Disabled Slots

Όταν οι λάτρεις λένε “ελέγξτε το εγχειρίδιο της μητρικής πλακέτας σας”, αυτό ακριβώς εννοούν. Δεν ελέγχετε απλώς αν ταιριάζει η μονάδα. ελέγχετε μερικά άλλα βασικά πράγματα: είναι η υποδοχή συνδεδεμένη με την CPU, λειτουργεί σε πλήρες εύρος ζώνης x4, ποια γενιά PCIe υποστηρίζει και αν η χρήση της καταλήγει να μοιράζεται λωρίδες με κάτι σαν την GPU σας.

Η πραγματική τεκμηρίωση της μητρικής πλακέτας αποκαλύπτει μερικές εκπληκτικές διαφορές, μέσω των παρακάτω παραδειγμάτων:

• ASUS TUF Gaming Z790-PRO WIFI: Το εγχειρίδιο δείχνει μια μη ομοιόμορφη διάταξη M.2, συμπεριλαμβανομένης μιας υποδοχής που υποστηρίζει μοναδικά και PCIe NVMe και SATA SSD.
• MSI MPG B550 Gaming Plus: Αυτό είναι ένα κλασικό παράδειγμα κρυφών ανταλλαγών. Η κύρια υποδοχή προέρχεται από την CPU, αλλά εάν εγκαταστήσετε έναν SSD PCIe στη δευτερεύουσα υποδοχή (τσιπσετ) M.2_2, τότε η υποδοχή επέκτασης PCI_E3 καθίσταται εντελώς μη διαθέσιμη.
• Gigabyte X870E AORUS ELITE WIFI7 ICE: Αυτός ο πίνακας προχωρά παραπέρα. Οι επίσημες προδιαγραφές του αναφέρουν ότι η συμπλήρωση των επιπλέον υποδοχών M.2 που συνδέονται με την CPU προκαλεί πτώση της κύριας υποδοχής GPU από x16 σε x8 λειτουργία. Επιπλέον, αυτές οι επιπλέον υποδοχές καθίστανται εντελώς μη διαθέσιμες εάν χρησιμοποιείτε ορισμένους επεξεργαστές AMD Ryzen 8000 Phoenix.

Παιχνίδι έναντι δημιουργίας περιεχομένου: Έχει πραγματικά σημασία;

Ο αντίκτυπος της επιλογής υποδοχής είναι διαφοροποιημένος. Για παίκτεςη μετακίνηση ενός SSD από μια υγιή υποδοχή PCIe x4 σε μια άλλη συνήθως δεν θα αλλάξει την εμπειρία. Ενώ οι πραγματικές δοκιμές από διάφορα καταστήματα τεχνολογίας διαπίστωσαν ότι οι SSD είναι ένα τεράστιο άλμα Μονάδες σκληρού δίσκου (σκληροί δίσκοι)τα κέρδη από τη μετακίνηση μεταξύ ταχύτερων επιπέδων SSD είναι συχνά μέτρια στους τρέχοντες χρόνους φόρτωσης του παιχνιδιού. Ωστόσο, με τη Microsoft DirectStorage Το API που σχεδιάστηκε γύρω από μονάδες PCIe NVMe υψηλής ταχύτητας, η διαδρομή αποθήκευσης θα έχει μεγαλύτερη σημασία καθώς τα παιχνίδια μεταδίδουν στοιχεία ροής πιο επιθετικά στη GPU.

Για δημιουργούς περιεχομένουη ποινή “λάθος κουλοχέρη” είναι πολύ πιο εύκολο να παρατηρηθεί. Φόρτοι εργασίας όπως οι μεταφορές μεγάλων αρχείων, οι δίσκοι επεξεργασίας βίντεο και η διαχείριση της κρυφής μνήμης πολυμέσων εκθέτουν τα σημεία συμφόρησης αποθήκευσης πολύ πιο εύκολα από τα παιχνίδια. Πέρα από το εύρος ζώνης αποθήκευσης, η θερμική συμπεριφορά είναι κρίσιμη, καθώς ένας SSD σε μια θερμικά κακή τοποθεσία – όπως κάτω από μια ζεστή GPU ή μέσα σε μια ζεστή θήκη – θα σβήσει θερμικά νωρίτερα κατά τη διάρκεια της συνεχούς μεταφοράς τεράστιων ποσοτήτων δεδομένων.

Έλεγχος υγιεινής υποδοχής 5 βημάτων

Για να βεβαιωθείτε ότι η μονάδα αποθήκευσης σας κάνει πραγματικά τη δουλειά για την οποία πληρώσατε, χρησιμοποιήστε την ακόλουθη λίστα ελέγχου:

1. Διαβάστε την ενότητα αποθήκευσης του εγχειριδίου της μητρικής πλακέτας σας: Μην βασίζεστε στις ετικέτες στον πίνακα. Προσδιορίστε ποιες υποδοχές είναι συνδεδεμένες με CPU και ποιες απενεργοποιούνται όταν ορισμένες από αυτές χρησιμοποιούνται με συγκεκριμένους τρόπους.
2. Παρακολουθήστε για κοινή χρήση εύρους ζώνης: Προσδιορίστε εάν ο SSD σας επιβραδύνει τη GPU ή σκοτώνει μια άλλη υποδοχή επέκτασης.
3. Επιβεβαίωση συμβατότητας CPU/πλατφόρμας: Ορισμένες υποδοχές M.2 ή αναθεωρήσεις PCIe ενδέχεται να μην είναι διαθέσιμες ανάλογα με τη γενιά της CPU που είναι εγκατεστημένη στη συγκεκριμένη μητρική πλακέτα.
4. Εκτελέστε ένα σημείο αναφοράς: Εάν η απόδοσή σας δεν ευθυγραμμίζεται με την κατηγορία της μονάδας δίσκου, τότε είναι μια κόκκινη σημαία για υποδοχή, λειτουργία σύνδεσης ή πιθανά θερμικά προβλήματα. προτείνουμε Σήμα κρυστάλλινου δίσκου ως ένα εξαιρετικό εργαλείο συγκριτικής αξιολόγησης SSD.
5. Παρακολούθηση θερμότητας: Ελέγξτε τις θερμοκρασίες κατά τις μεγάλες μεταφορές για να βεβαιωθείτε ότι η τοποθέτηση της υποδοχής σας δεν προκαλεί θερμότητα που σκοτώνει την απόδοση ή ότι ο SSD σας δεν έχει σωστά τοποθετημένη ψύκτρα δίπλα σε ένα ποιοτικό θερμικό μαξιλαράκι. προτείνουμε HWiNFO ως ένα εξαιρετικό πρόγραμμα για την παρακολούθηση όχι μόνο των θερμικών SSD, αλλά όλων των σχετικών εξαρτημάτων του υπολογιστή σας.

Τελικές Λέξεις

Η αποθήκευση M.2 είναι το απόλυτο στοιχείο “η εμφάνιση μπορεί να παραπλανήσει”. Φαίνεται απλό μέχρι να ανοίξετε το εγχειρίδιο της μητρικής πλακέτας. Τότε συνειδητοποιείτε ότι μια υποδοχή μπορεί να έχει μια απευθείας γραμμή υψηλής ταχύτητας στη CPU, ενώ μια άλλη είναι απλώς μια μεταγενέστερη σκέψη συνδεδεμένη με chipset που θα μπορούσε να απενεργοποιήσει αθόρυβα τις θύρες SATA ή να νευριάσει τις λωρίδες της GPU σας τη στιγμή που τη συνδέετε. Επίσημα έγγραφα πλατφόρμας από την Intel και την AMD, μαζί με συγκεκριμένους οδηγούς από τις ASUS, MSI, MSI, και ASUS. η συνδεσιμότητα δημιουργείται ίση.

Τα καλά νέα είναι ότι αυτά τα ζητήματα είναι συνήθως εύκολο να διορθωθούν όταν ξέρετε πού να ψάξετε, αλλά η πραγματικότητα είναι ότι οι περισσότεροι κατασκευαστές υπολογιστών δεν μπαίνουν ποτέ στον κόπο να ελέγξουν. Ενώ η εναλλαγή κουλοχέρηδων δεν θα προσφέρει πάντα ένα άλμα απόδοσης “νύχτα και μέρα” – ειδικά στο gaming, όπου οι διαφορές μεταξύ των καλών ρυθμίσεων NVMe είναι συχνά μέτριες – μια κακή επιλογή υποδοχής μπορεί να οδηγήσει σε πολύ πραγματικές συμφορήσεις μέσω υποβάθμισης λωρίδας ή κακής θερμότητας. Τελικά, ο SSD σας είναι τόσο γρήγορος και χωρίς συμβιβασμούς όσο η υποδοχή που τον τοποθετήσατε, γι’ αυτό και αυτό το εγχειρίδιο μητρικής πλακέτας εξακολουθεί να είναι ένα από τα πιο σημαντικά εργαλεία κατασκευής υπολογιστή σας.
